3D Printing · Cultural Product Workshop
SS · 26.05.19 · 01 / 08
YELLOW CRANE TOWER · LIGHT & SHADOW
黄鹤楼投影灯
千年名楼 · 桌面一盏
一件以"光与影"为骨架的武汉文创：实体是黄鹤楼，影子里是一只振翅黄鹤。3D 打印作业 · 拓竹 A1 mini · PLA 哑光黑。
3D PRINTING COURSE · STUDIO 03
→ swipe / arrow keys
02 / 08
STATEMENT
DESIGN INTENT
把黄鹤楼，
点亮。
— STATEMENT 02
RATIONALE
WHY
Form & Shadow
千年名楼是武汉最强的视觉记忆，
黄鹤是它在诗中飞走的那只精魂。
用一束光，让两者同时回到桌面。
实体打印的是楼，地面投出的是鹤。
"昔人已乘黄鹤去"——这次，让它落下。
YELLOW CRANE TOWER · WUHAN
SECTION · OBJECT
03 / 08
THE OBJECT
放射的
楼，中央的灯
楼，中央的灯
主体是黄鹤楼剪影沿中轴拉伸的"放射体"，中央盲孔承接一颗 LED 灯珠。
每一道飞檐都是一束待出射的光。
每一道飞檐都是一束待出射的光。
FORM
放射体
中轴对称 · 楼影分层
LIGHT SOURCE
Φ 15mm
中央盲孔 · LED 灯珠
SHADOW
一只鹤
360° 周向投影
PRINCIPLE · LIGHT & SHADOW
04 / 08
PRINCIPLE
实体是楼，
影子是鹤。
A · OBJECT
黄鹤楼主体

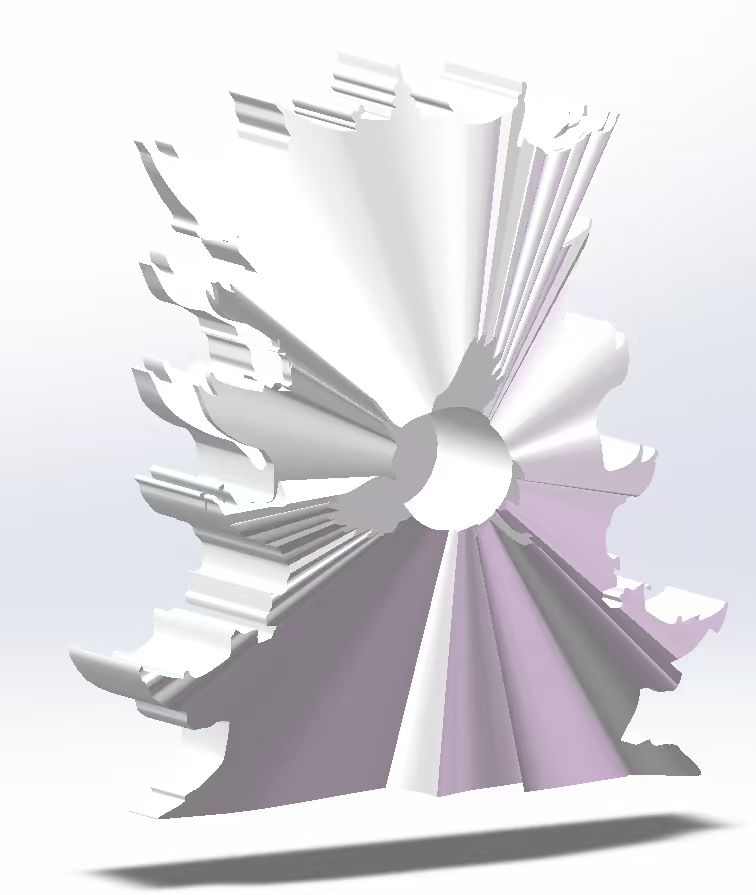

AI 把黄鹤楼剪影矢量化为草图，在 SolidWorks 中拉伸为放射主体。中心打 Φ15mm 盲孔，承接 LED 灯珠。
- 剪影 → 草图 → 拉伸主体
- 中心盲孔承接点光源
- 放射状飞檐 = 光的出口
B · SHADOW
振翅黄鹤
以黄鹤剪影草图 + 中心点光源为基准，对主体下沿做"放样切除"，让 360° 周围投出连续的黄鹤剪影。
- 黄鹤草图置于主体下方
- 以光源位置作放样基准
- 切除后周向呈现黄鹤剪影
SECTION · GEOMETRY
05 / 08
THE GEOMETRY
鹤的剪影，
楼的中心
楼的中心

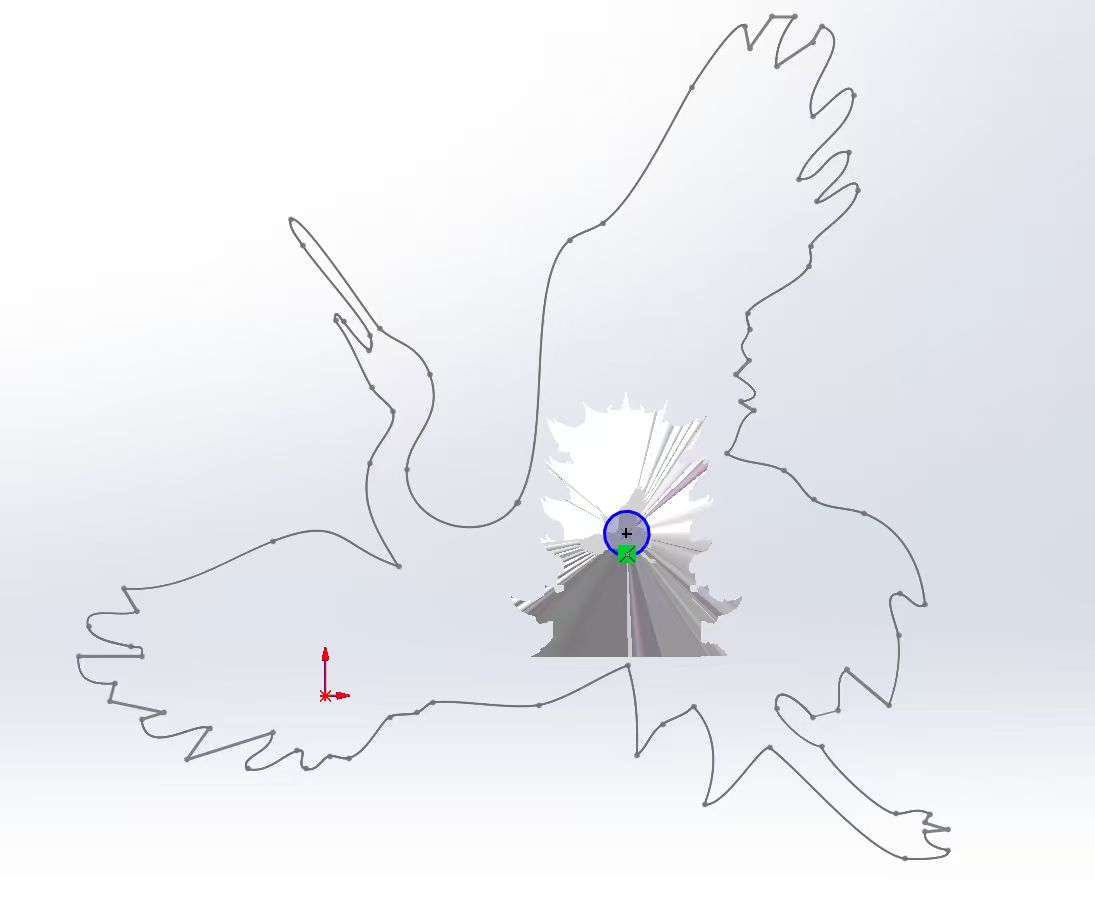

外围：黄鹤的 2D 剪影草图，中央：黄鹤楼的 3D 模型。
放样切除时，把点光源位置作为基准点。
放样切除时，把点光源位置作为基准点。
AI INPUT
剪影 × 2
楼 + 鹤 → 矢量草图
CAD OP
放样切除
以光源点 + 剪影为基准
RESULT
360°
周向连续鹤影
PROCESS · END-TO-END WORKFLOW
06 / 08
WORKFLOW
从一张剪影，
到一盏会飞的灯。
STEP 01
剪影获取
AI 抠出黄鹤楼
与黄鹤的剪影
与黄鹤的剪影
STEP 02
草图矢量化
导入 SolidWorks
转 2D 草图
转 2D 草图
STEP 03
拉伸主体
楼剪影 → 放射体
中央打盲孔
中央打盲孔
STEP 04
放样切除
以鹤草图 + 光源
点为基准切除
点为基准切除
STEP 05
切片打印
拓竹 A1 mini
PLA 哑光黑
PLA 哑光黑
SECTION · FABRICATION
07 / 08
FROM ATOMS
拓竹切片，
一层一层
一层一层

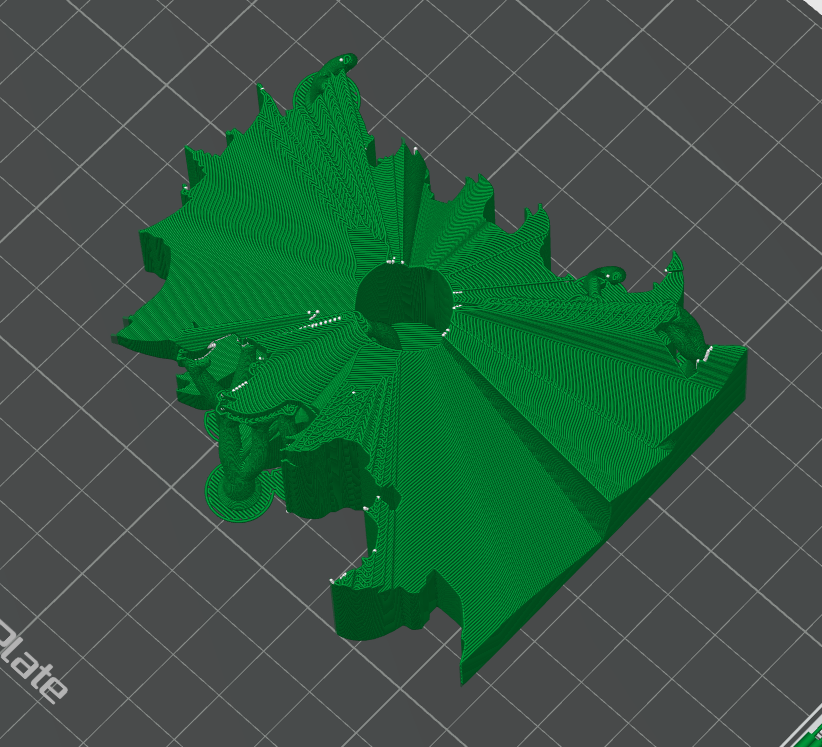

模型导入 Bambu Studio，自动支撑、网格切片；放射结构最薄处 1.2 mm，
保证灯光能透出的同时控制变形。
保证灯光能透出的同时控制变形。
PRINTER
A1 mini
Bambu Lab · 拓竹
LAYER
0.20mm
层高 · 标准模式
TIME
≈ 1 h
PLA 哑光 · 一次成型
08 / 08
CLOSING
MANIFESTO
让黄鹤
飞回你的桌面。
一束光，一座楼，一只鹤。
城市记忆被压缩进 10 厘米的桌面。
城市记忆被压缩进 10 厘米的桌面。
3D PRINTING COURSE · GROUP WORK
26.05.19
TAKEAWAYS
03 RULES
01
AI 与 CAD 协作
AI 抠剪影，CAD 做几何，各取所长。
02
点光源是设计中心
放样切除以点光源为基准，决定了影子的清晰度。
03
文化记忆，可被打印
一座楼一只鹤，3D 打印让武汉的故事落到掌心。
→ 完 · END OF DECK
